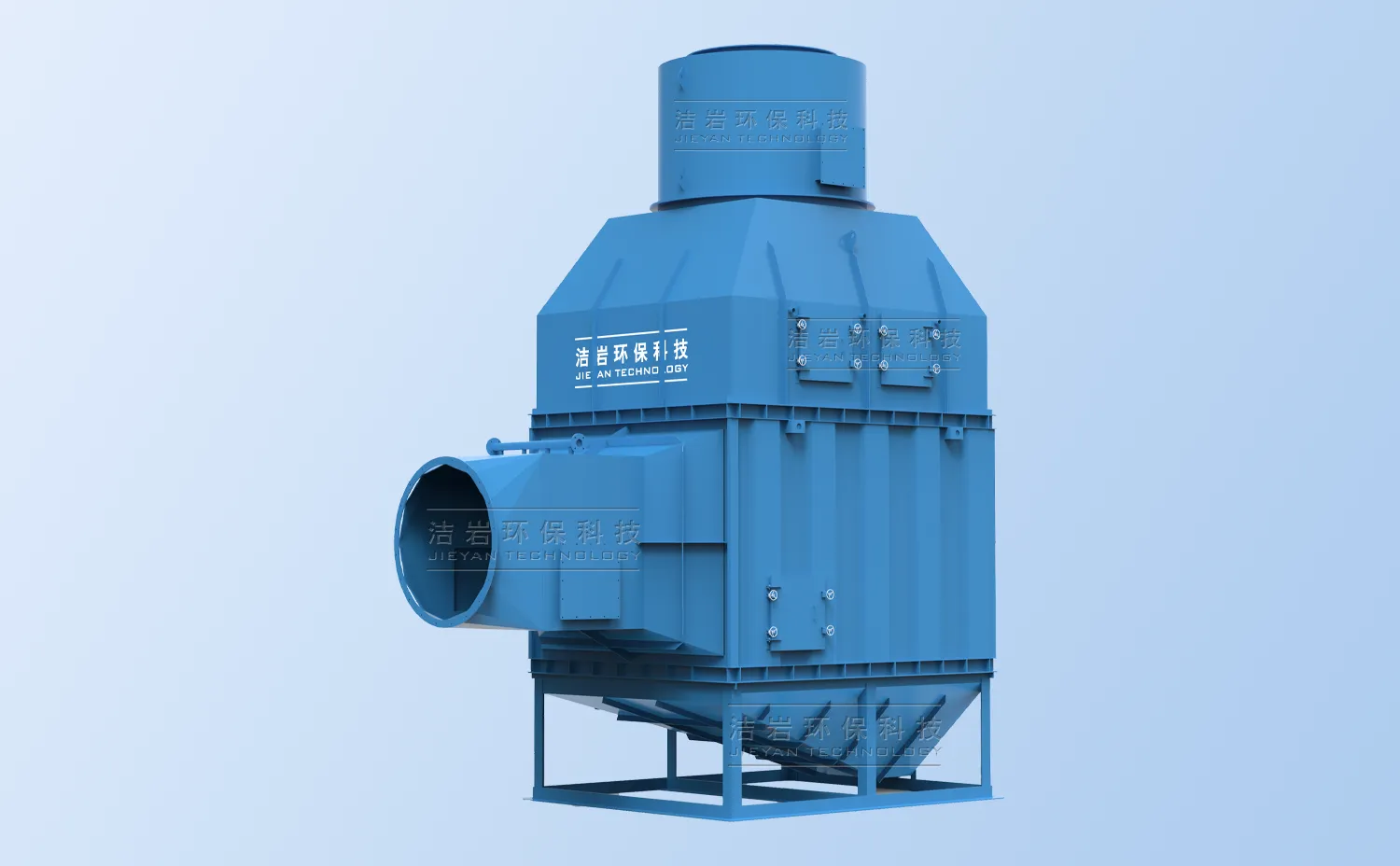

MDC-L 湿式除尘器

MDC系列L型大型化除尘器专为处理超大风量气体而设计，单台设备最高处理风量可达30万立方米/小时，适用于大型工业生产场景。该设备采用三级高效除结构:一级折板除雾实现初步分离并均布气流;二级折流板除拦截绝大部分含尘雾滴;三级旋流深度除雾则利用强离心力完成最终深度净化，确保排放达标。L型除尘器具备灵活进出风布置方式，可根据现场条件采用侧进侧出形式，简化管道布局，降低投资成本。配备大孔径免堵塞喷淋喷头，保障长期稳定运行。同时支持多台并联运行，提供模块化扩展能力，满足不断增长的风量处理需求，是大型工程项目中理想的高效除尘解决方案。

•

烧结混料机湿法除尘

•

钢渣处理湿法除尘

•

生石灰消化器湿法除尘

•

梭式布料小车湿法除尘

•

球团造粒机湿法除尘

•

烘干机湿法除尘

021-68015579

在线咨询

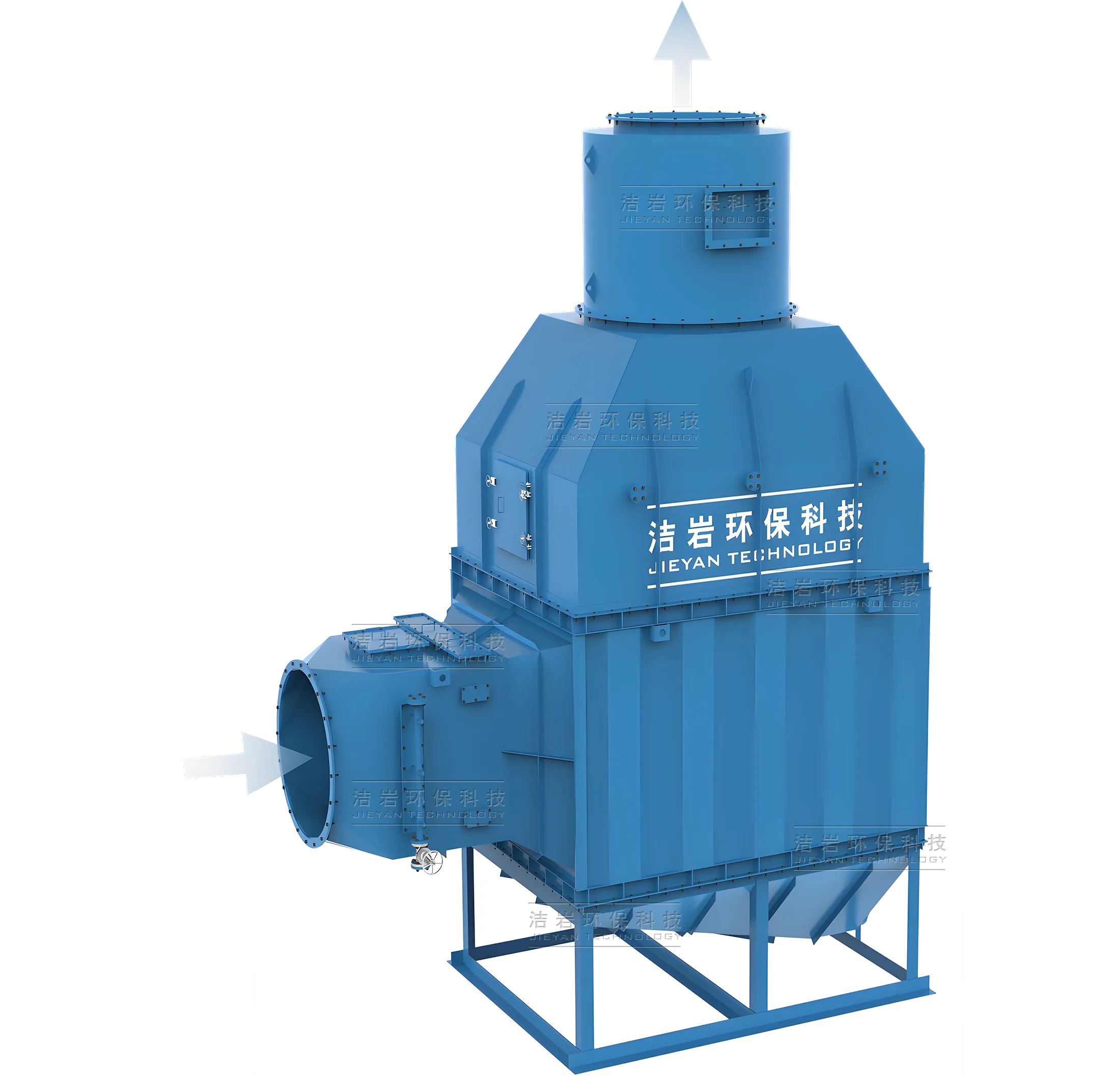

结构与原理

MDC系列湿式文丘里除尘器突破传统设计，舍弃易导致阻力剧增的急缩喉口结构。在内部增设文氏棒层，将通道均匀划分为多条微小文丘里通道。含尘气体匀速进入时无明显压力损失，进入微通道后，受文氏棒引导形成 “收缩 - 喉口 - 扩张”流场，扩张段与喷淋水雾剧烈混合，水雾包裹粉尘并团聚，携尘液滴与洗涤后废气切向进入下游离心分离结构；离开喉管后，气流进入除尘器腔体，含尘气流从筒体下部导入，因气流路径特殊形成强烈水漩涡，含尘液滴在重力沉降、离心分离、挡板拦截的协同作用下被彻底捕集，实现粉尘与气体的分离；经除尘净化后的洁净气体，由除尘器顶部出口排出系统；洗涤水在收集区域通过沉淀作用实现污染物分离，底部沉淀物可通过多种方式集中收集清理。

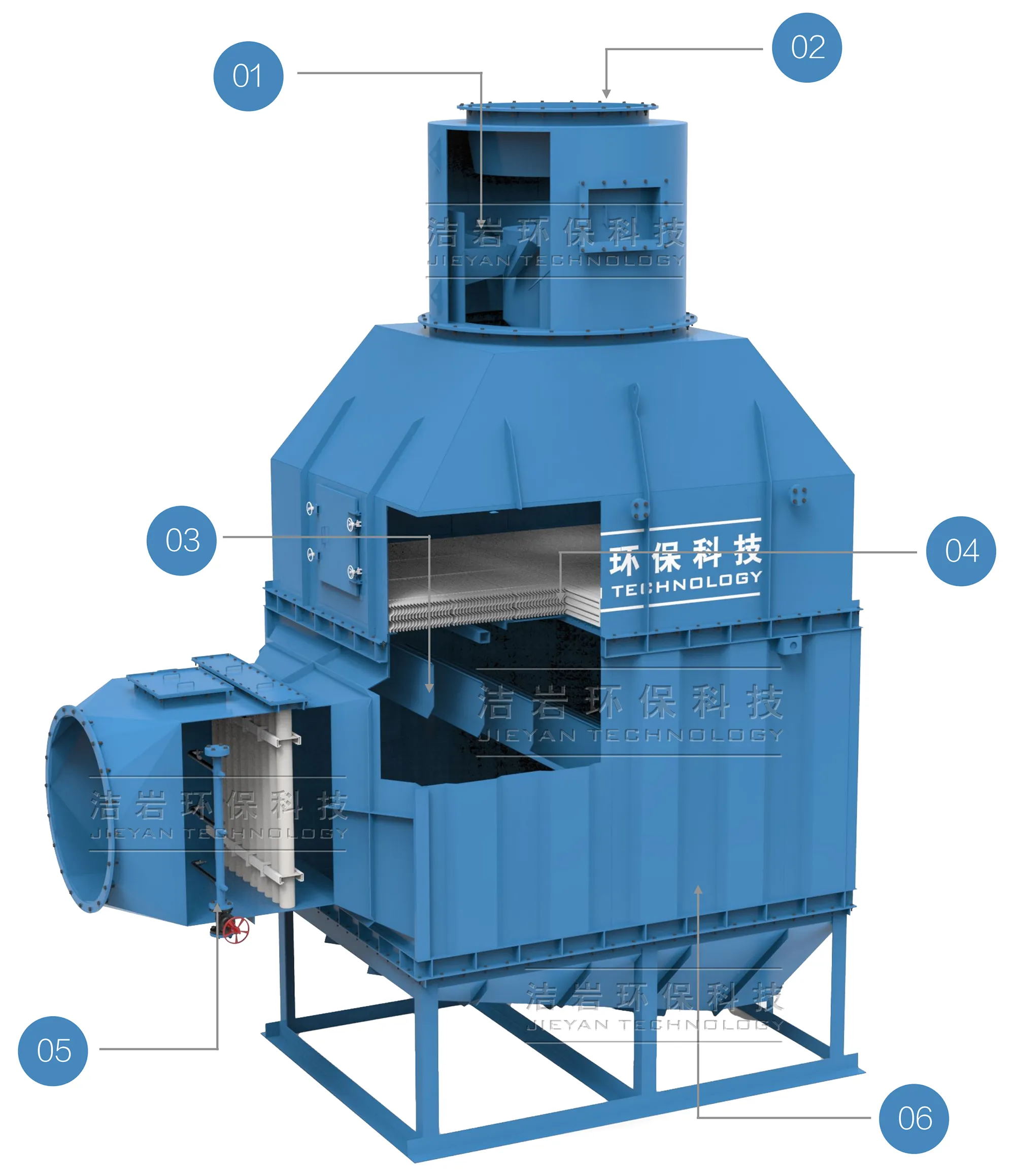

结构名称

① 三级旋流深度除雾

② 创新的文氏棒层设计

③ 免堵塞啧淋设计

④ 灵活进出风布置

⑤ 二级折流板除雾

⑥ 一级折板除雾

⑦ 超大处理能力

多种结构，更多选择

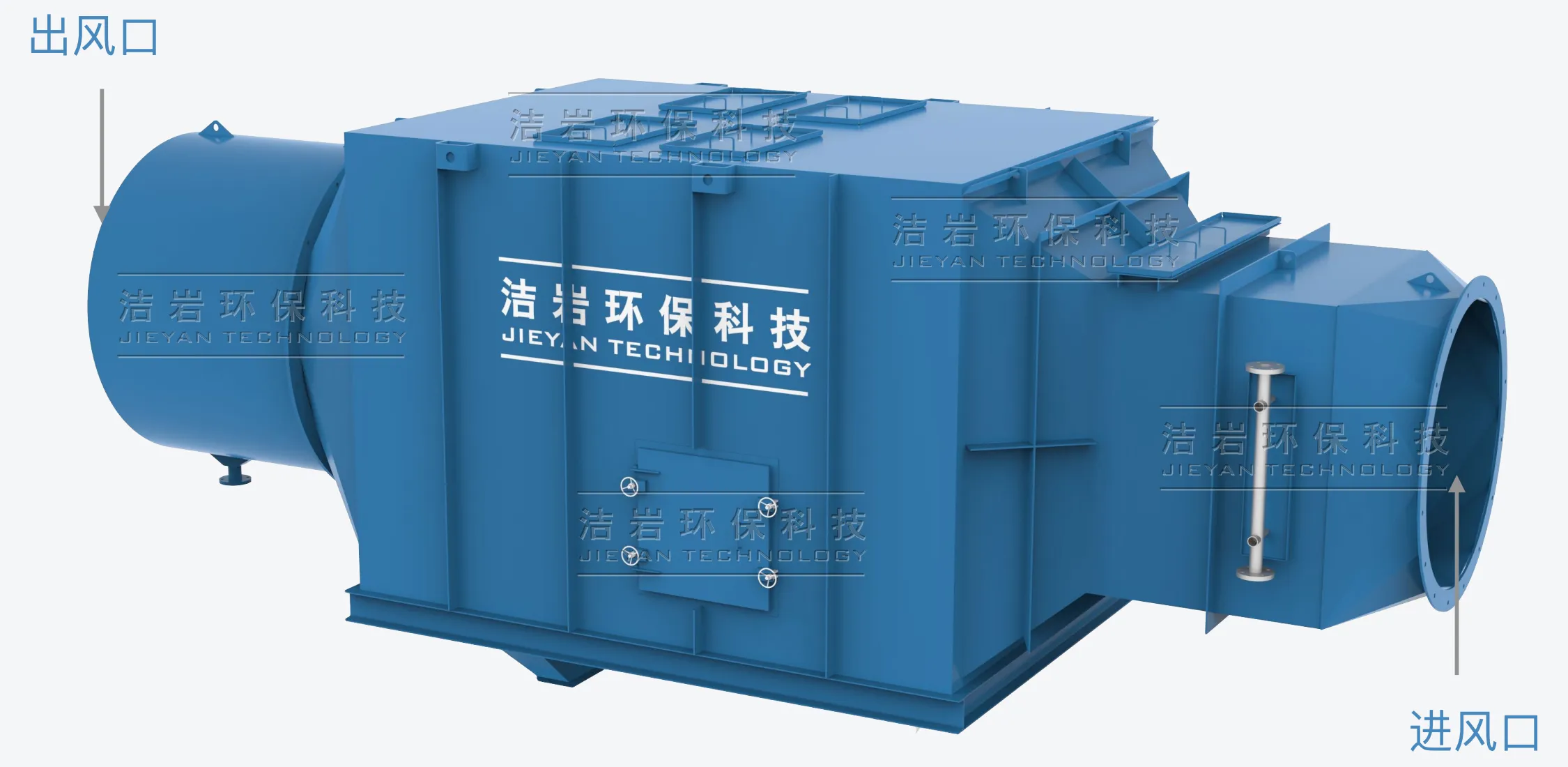

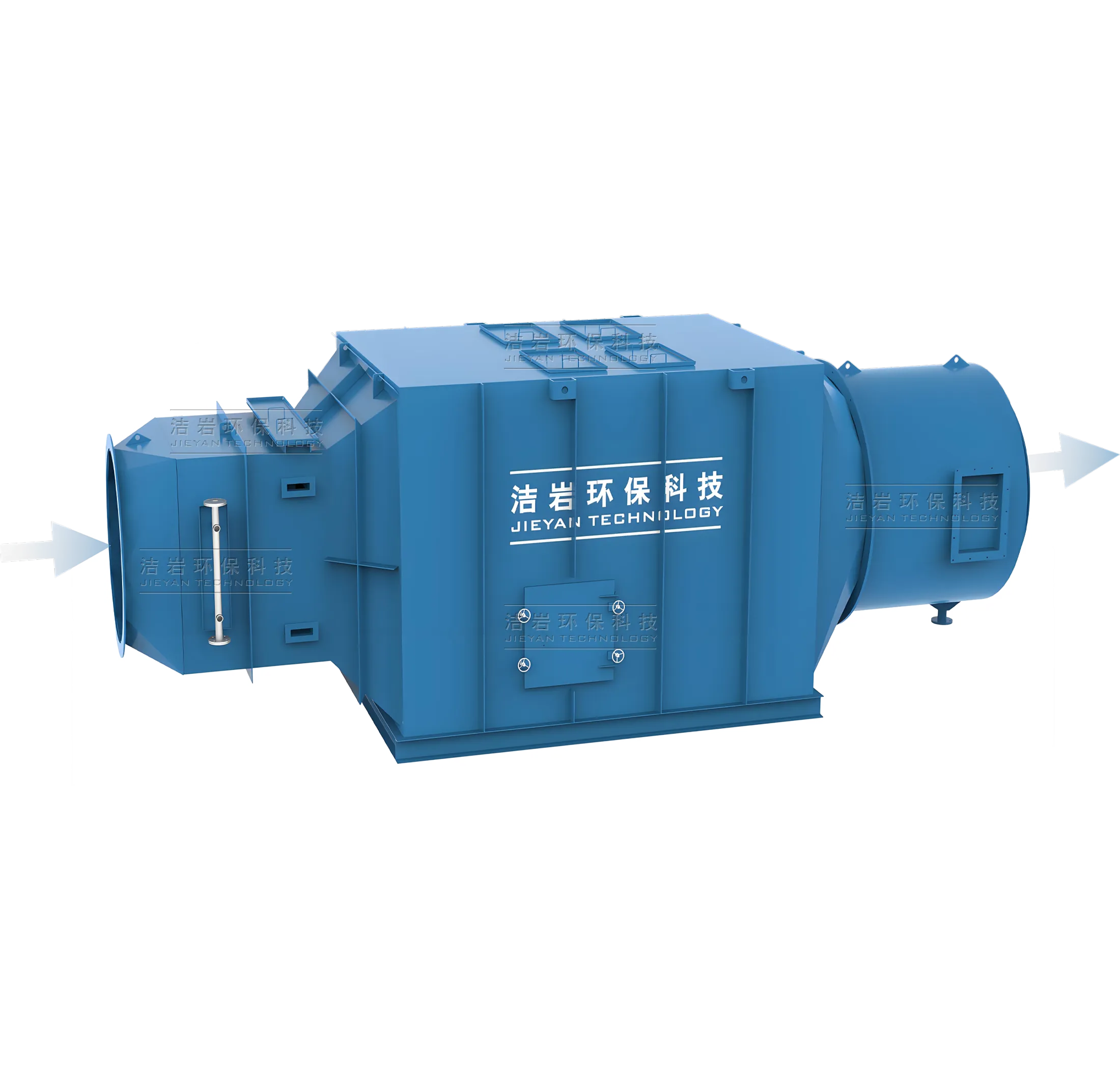

侧进侧出款

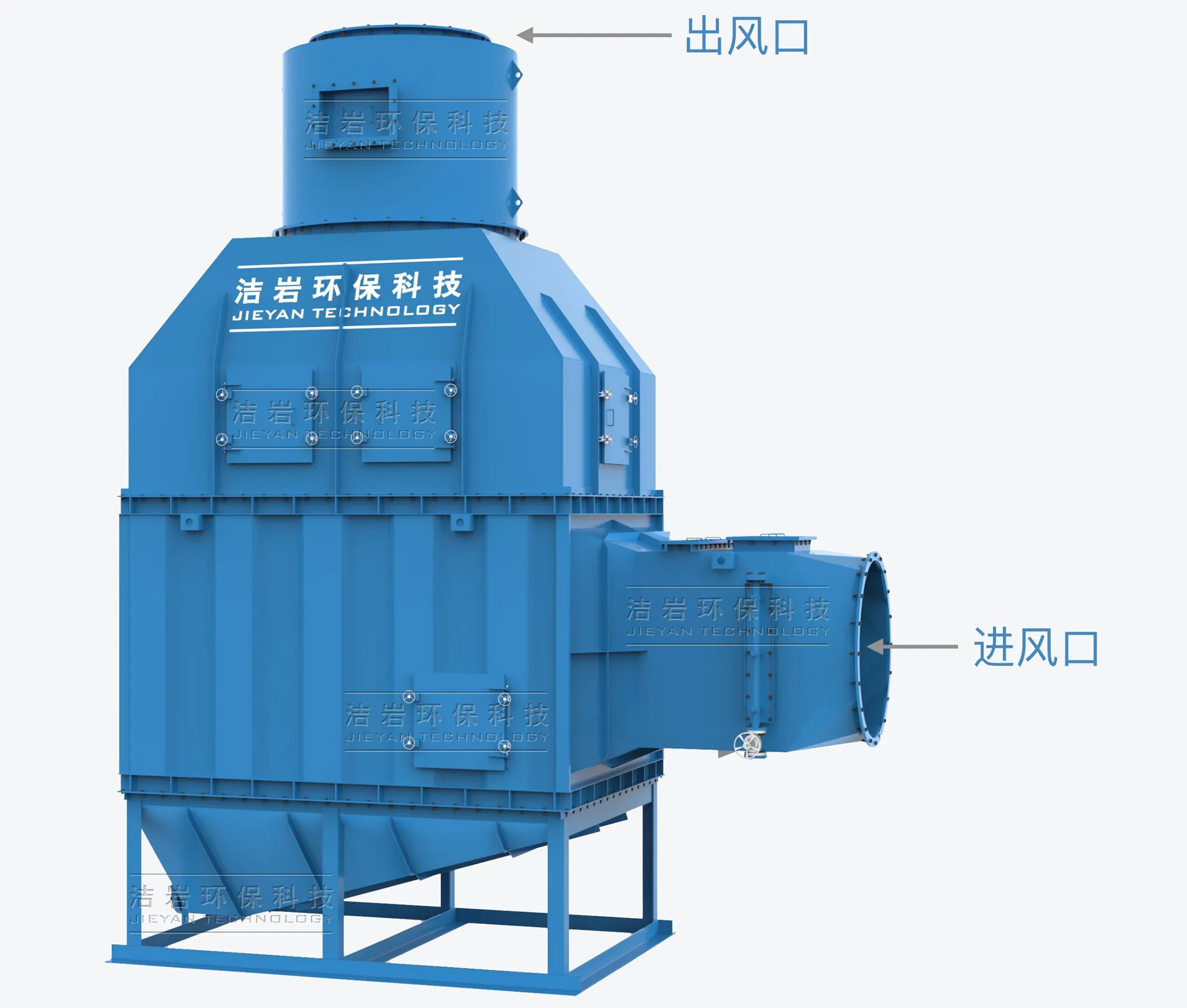

侧进上出款

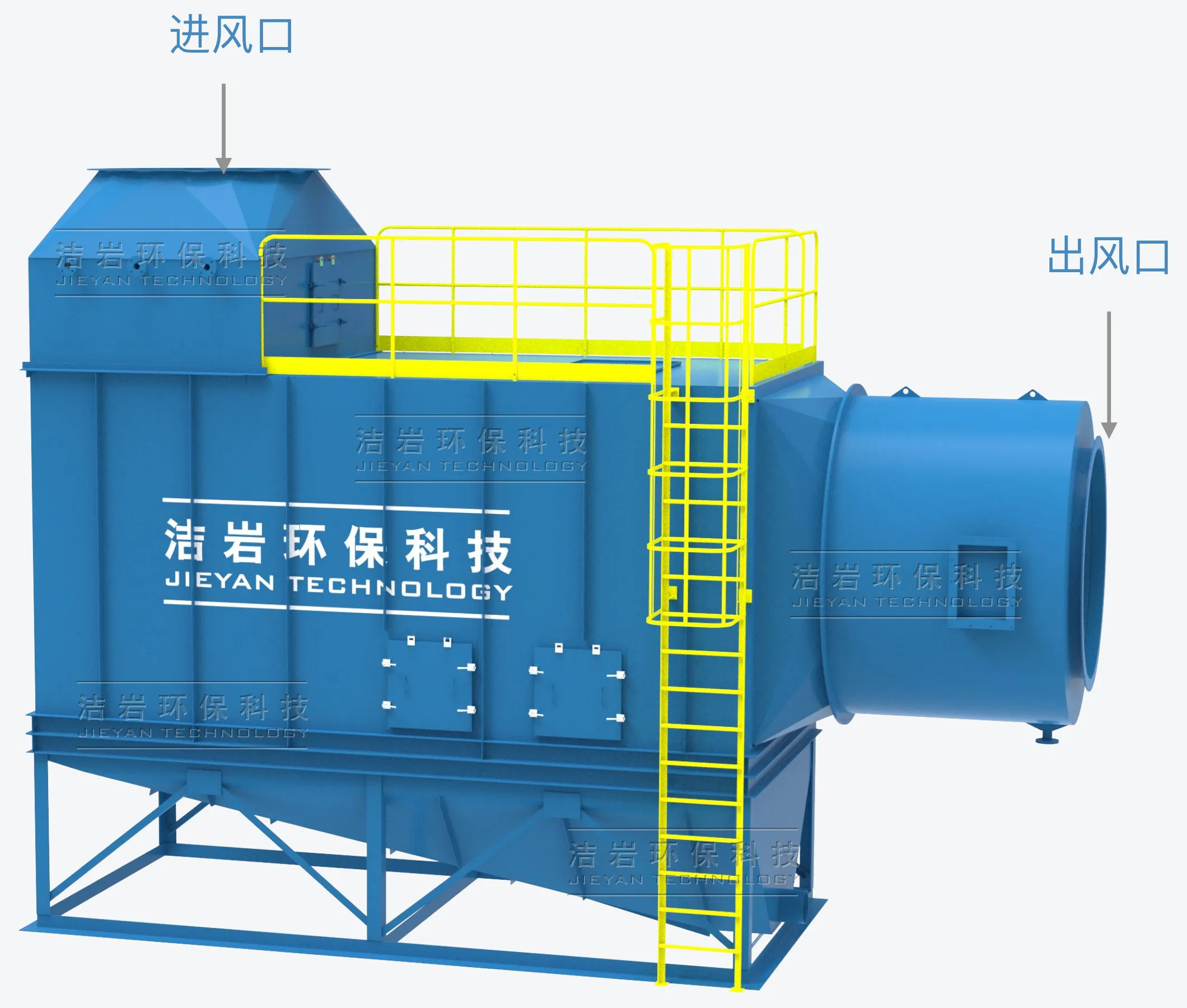

上进侧出款

结构与原理

文氏棒层高效结构

MDC系列内部增设文氏棒层，将进风均匀分割为多条较小文丘里通道。气体匀速通过时压力损失极低，同时多而小的通道充分强化文丘里效应，显著提升除尘效率，实现了高效除尘与低空气阻力的理想平衡。

双重高效脱水除雾

采用两级脱水设计：第一级，混合气流经均风板均匀分布后，通过折流板实现初步气液分离；第二级采用双层旋流结构，有效隔离水雾与空气，防止液滴二次夹带，确保最终脱水除雾效率最大化。

模块化超大风量

MDC-L系列单体风量高达30万m³/h，并采用模块化箱体设计，支持双机并联，系统最大风量可达60万m³/h。该设计灵活满足超高风量需求，适用于大型工业除尘场景。

坚固耐用箱体结构

箱体采用加厚设计与精工制造，结构牢固。可选碳钢、304或316不锈钢等材质，适应多种腐蚀环境。所有焊缝经严格渗漏测试，确保出厂零泄漏，保障设备长久稳定运行。

优异防腐涂装工艺

所有设备涂装前经机械冲砂处理，表面达SA2.5标准。喷涂环氧富锌底漆、云铁中间漆与聚氨酯面漆，漆膜总厚度≥200μm，赋予设备卓越的防腐及耐候性能，延长使用寿命。

技术参数

型号	风量(m³/H)	设备阻力(Pa)	循环水量(m³/H)	除尘器入口尺寸	除尘器出口尺寸	进水口规格	排水口规格	外形尺寸LWH(mm)
L 25	77500-97500	≤1800 Pa	75-125	Ф1220	Ф1220	DN100	DN200	477031706760
L 30	93000-117000	≤1800 Pa	90-150	Ф1320	Ф1320	DN125	DN200	510031707160
L 35	108500-136500	≤1800 Pa	105-175	Ф1420	Ф1420	DN150	DN200	590031707460
L 40	124000-156000	≤1800 Pa	120-200	Ф1520	Ф1520	DN150	DN250	660031707960
L 45	139500-175500	≤1800 Pa	135-225	Ф1620	Ф1620	DN150	DN250	720031707960
L 50	155000-195000	≤1800 Pa	150-250	Ф1720	Ф1720	DN200	DN250	770031707960
L 55	170500-214500	≤1800 Pa	165-275	Ф1820	Ф1820	DN200	DN300	830031707960
L 60	186000-234000	≤1800 Pa	180-300	Ф1920	Ф1920	DN200	DN300	868531707960
L 65	201500-253500	≤1800 Pa	195-325	Ф2020	Ф1420*2	DN200	DN300	930031707960
L 70	217000-273000	≤1800 Pa	210-350	Ф2120	Ф1520*2	DN200	DN300	980031707960
L 75	232500-292500	≤1800 Pa	225-375	Ф2220	Ф1520*2	DN200	DN350	1013531707960
L 80	248000-312000	≤1800 Pa	240-400	Ф2220	Ф1620*2	DN200	DN350	1090031707960
