伸缩溜筒也被称作散装机、伸缩溜管、伸缩节,是专为散料装卸设计研发,主要解决粉料装卸过程中的粉尘散逸难题。TC系列伸缩溜筒是我公司结合国外先进技术,在散装物料装卸过程中多年的粉尘治理经验,针对中国市场,尤其是近年愈来愈严的环保要求,而研发的一款全新的环保型散料装卸设备,广泛应用于港口、料库等场合散装物料的装卸作业。适用多种粉料散料装卸场景:煤炭装船卸船,建筑石料港口码头装车装船,建筑石料高空抛料,港口码头装车,集装箱粉料装车。
装船机伸缩溜筒主要由动力部分、执行机构、机械部分及电气部分组成。
动力部分:电机、减速机、主轴等零部件组成;执行机构主要由钢丝绳、滑轮等组成;
机械部分:由顶部箱体、软管、尾部壳体、防尘布袋等组成;

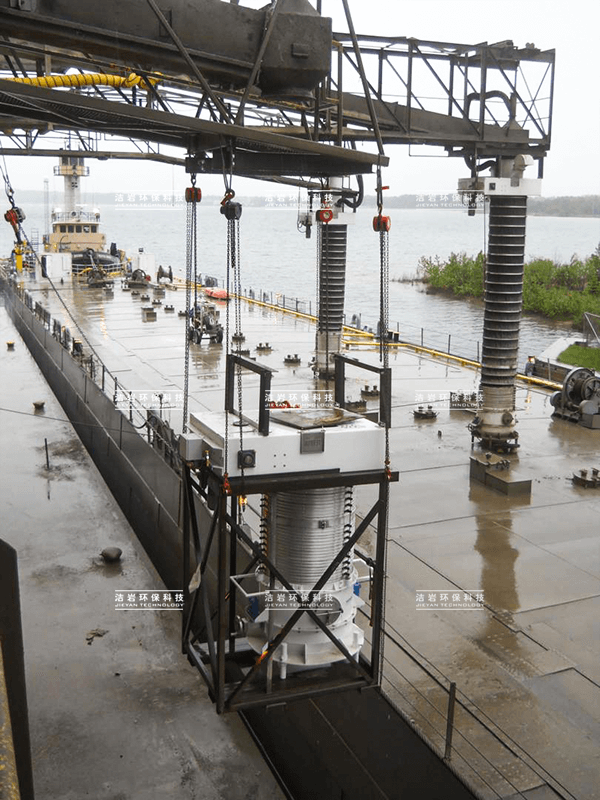

电气部分:传感器、料位开关、电柜箱等组成。大型装船机用升降式伸缩溜筒(伸缩式防尘罩)

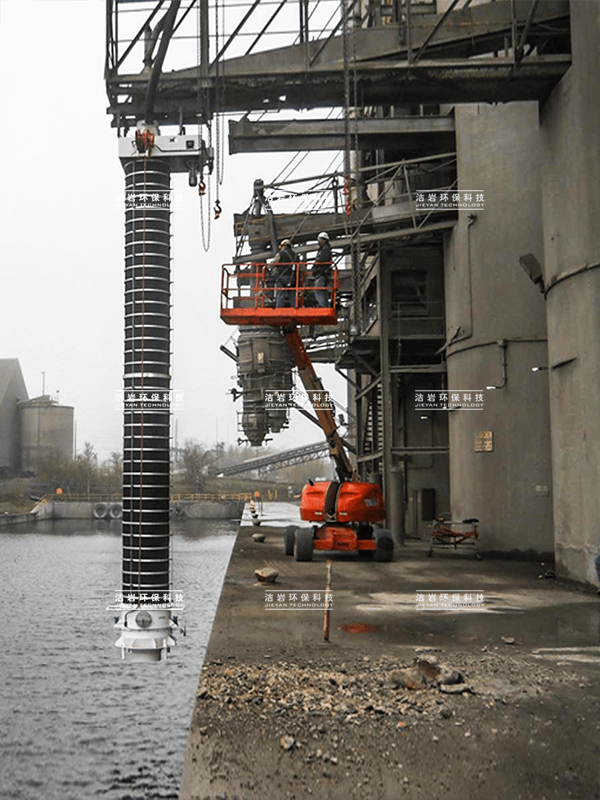

🔷高空物料从伸缩溜管内放料至船舱,可防止粉尘外溢。
🔷粉尘气流与物料分离排出。
🔷降低物料破碎、环保、发放效率高了1/3。
🔷可自由伸缩,收缩比增大、安装占用空间小。
🔷操作简单,更便于装运。
粮食、煤炭、矿石、建筑石料、散装饲料、水泥等粉状、颗粒状、块状物料
粮食码头、港口煤炭装卸、码头矿石装卸

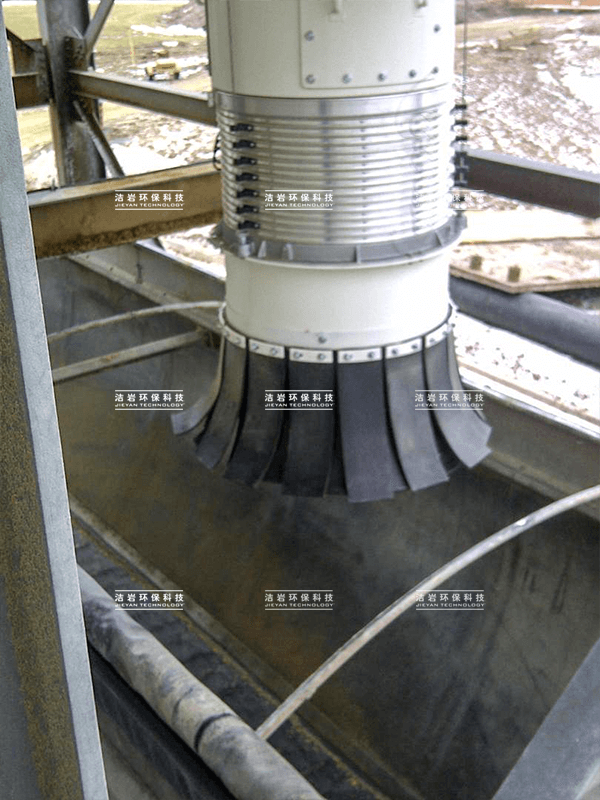

装船机伸缩溜筒采用双层套管结构,由溜筒和防尘罩构成。溜筒内通过物料,防尘罩外套在溜筒上,期间行程吸尘腔。无尘伸缩溜管底部将设料位传感器和防尘群罩。料位传感器将设在外侧或内侧,防尘群罩将采用分块重叠式。在装车过程中料位传感器接触物料后,无尘伸缩溜管将及时提升使料顶与堆积的物料始终保持一定距离。防尘群罩能罩在料堆上,以保证吸尘效果,防止粉尘外溢。溜筒将采用附有聚氨酯耐磨衬板的钢板制成,防尘罩采用防静电柔软强度大的化纤材料制成。防尘罩内将设置支承骨架,既可上下伸缩,又可保证气流通畅。改进后的伸缩溜管升降自如,无阻滞现象;在伸缩溜管底部将至少设3个吊点,以保证升降机构带动伸缩溜管平稳升降。大型装船机用升降式伸缩溜筒(伸缩式防尘罩)
特别的Cone-in-Cone设计,全自动智能控制系统使得底部防尘裙边始终紧贴料堆,确保底部冲击性粉尘无法外溢;外置的吸尘系统,可以确保防尘罩内部形成负压,进一步防止产生粉尘污染。
TC系列伸缩溜筒采用重载设计,通过量≤5000吨/小时,适用于各种严酷恶略工况。钢制中心溜筒,不仅适用于各种粉状物料,更可用于颗粒状或块状等高磨蚀性物料。
锻造的钢制提升绞盘,绞盘钢丝绳入口、绳槽内部都被精密加工过,确保在钢丝绳提升下落过程中,尤其是钢丝绳运行稍有跑偏时,对钢丝绳的磨损降低,延长钢丝绳使用寿命。
重载驱动装置,安全可靠 TC系列伸缩溜筒采用意大利进口减速机,三倍于大载荷选型,运行稳定可靠。
特有的内部结构和除尘原理,不需要定期更换易耗品,所以除尘效率一直稳定可靠,不存因为堵塞引起的除尘效率下降等情况。
多种溜筒材料可选:争对不同物料,尤其是高磨蚀性物料,可有多种溜筒材质可选,如:Q345低合金钢、304/316不锈钢、Hardox耐磨钢,或者溜筒内部加装陶瓷、橡胶衬板等防磨蚀措施。
