翻车机除尘方案背景

翻车机指一种用来翻卸铁路敞车散料的大型机械设备。可将有轨车辆翻转或倾斜使之卸料的装卸机械,适用于运输量大的港口和冶金、 煤炭、 热电等工业部门,翻车机在工作时没法进行密封,在敞开的环境下很容易产生粉尘,并且翻车机一般体型较大,工作时翻车机会带动气流,这是会产生大量的粉尘,这些粉尘在敞开的环境下会很快向外扩散,造成厂区污染,且影响工人正常工作。

021-68015579
拨打全国热线了解更多
翻车机干雾除尘方案

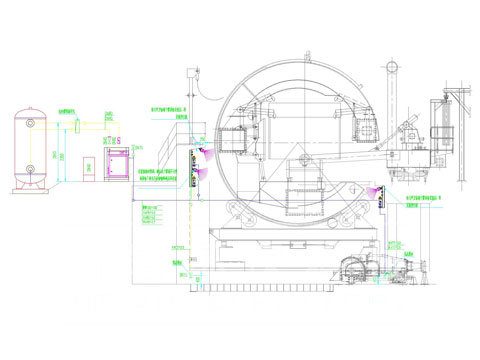

翻车机干雾抑尘方案设计

翻车机的微米级干雾抑尘系统由水箱、多级过滤恒压供水站、空气压缩机、储气罐、微米级干雾抑尘主机、干雾箱控制器、喷雾箱、雾化管道、集中控制系统、配电箱等组成。 在翻车机倾翻侧上面安装5套ST2-7-60干雾箱总成,1套STK-A干雾箱控制器,1套STK-W干雾箱控制器,在倾翻侧下面安装3套ST2-7-60干雾箱总成,1套STK-A干雾箱控制器,1套STK-W干雾箱控制器,在背翻侧设计安装6套ST2-7-60干雾箱总成和1套SKT-A干雾箱控制器、1套SKT-W干雾箱控制器,干雾箱总成喷雾时间30s,周期2min。

水箱容量根据现场情况来定,一般从4立方-10立方,可以采用连续供水或者定时定点供水。多级过滤恒压供水站将水箱内的供水多级过滤后,通过水泵加压,保证压力恒定,输送至干雾主机内。空气压缩机产生压缩空气,经过储气罐缓冲,输送至干雾主机内。干雾主机对供水和供气进行检测调节,按照设定的压力和流量输送至各个干雾箱。

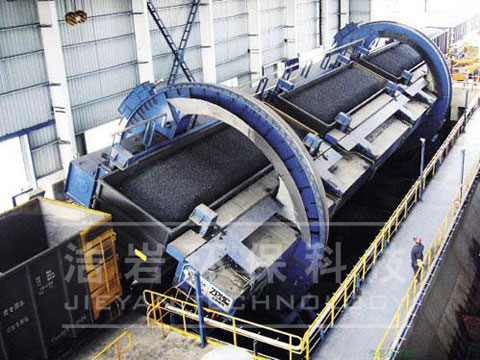

翻车机抑尘需求

翻车机在倾卸物料时,粉尘与粉尘、粉尘与翻车机之间产生碰撞和挤压,半封闭空间中的空气波动,产生运动,粉尘剪切压缩造成尘化。物料在空气中以一定的速度运动时,能带动周围空气随其一起流动,这部分空气称为诱导空气。诱导空气又会卷吸一部分粉尘,随空气一起流动,产生诱导尘化原因。长方体的列车车厢,在翻车过程中,会绕某一轴随翻车机一起转动,车厢的两个侧面和地面好像三面扇子,绕轴做旋转运动,因而会在车厢周围产生一股旋转气流,这股气流会携带下落过程中的粉尘一起运动,产生尘化。这些粉尘会对厂区环境造成影响,因此需要相应的除尘设备进行除尘。

翻车机干雾除尘方案
干雾抑尘系统优势特点

微米级雾滴颗粒,除尘效果好

干雾抑尘是用超声波爆破产生细微颗粒,平均雾径一般小于10微米,与粉尘颗粒粒径接近,易于捕捉粉尘,同时雾滴浓度高,形成浓厚雾池,降尘效率高。

耗水量少,不湿物料

超声波干雾雾径小,少量水分就可产生大量浓雾,因此同样抑尘效果下,耗水量少,不会把物料润湿,不会对后续工艺产生影响。

现场布置方便,不影响现有工艺

干雾抑尘无需对现场做到完全密闭,喷头安装位置可以灵活地布置在产尘点周边,无需密闭现有产尘点,对于现有的生产工艺影响小,也不会给检修维护带来影响。

运行成本低,维护简单方便

干雾抑尘系统内部没有运动部件,除了常规的水泵空压机,其他设备基本无需维护,维护成本低。装机功率小,除电耗和水外,基本没有其他易耗品,运行成本远低于其他除尘方式。

高效亲水添加剂,提高抑尘效率

干雾抑尘可以根据物料的亲水情况,添加相应的亲水添加剂,改善雾滴和粉尘的亲水性,缩短凝降时间,提高抑尘效率。

全自动、智能化控制

干雾抑尘系统包含一个全自动智能化控制系统,可以根据现场工艺流程的运行情况,自动启动抑尘系统,打开对应的喷雾点,自动喷雾;也可以根据现场粉尘检测设备检测到的粉尘浓度情况,在粉尘浓度超标的情况下,启动干雾抑尘系统。
